立转卧转立贴标机

立转卧贴标机，该设

备采用西门子PLC控制、台达伺服电机驱动，具有高速度、高精度、高稳定性、耐用、使用灵活等优点，可以极大提高生产效率，节约成本。双标头立转卧贴标机主要适用于日化、医药、保健品、食品、化工等行业各类圆瓶产品圆周贴标。该设备采用光电检测，无级调速，具有贴标准确、精度高的优点，同时具有无物不贴标，无标自动校正、自动检测等功能。

可直接联机使用，进料端直接对接上游来料输送带，出料端直接对接下游输送带，整个过程不需要人工操作，

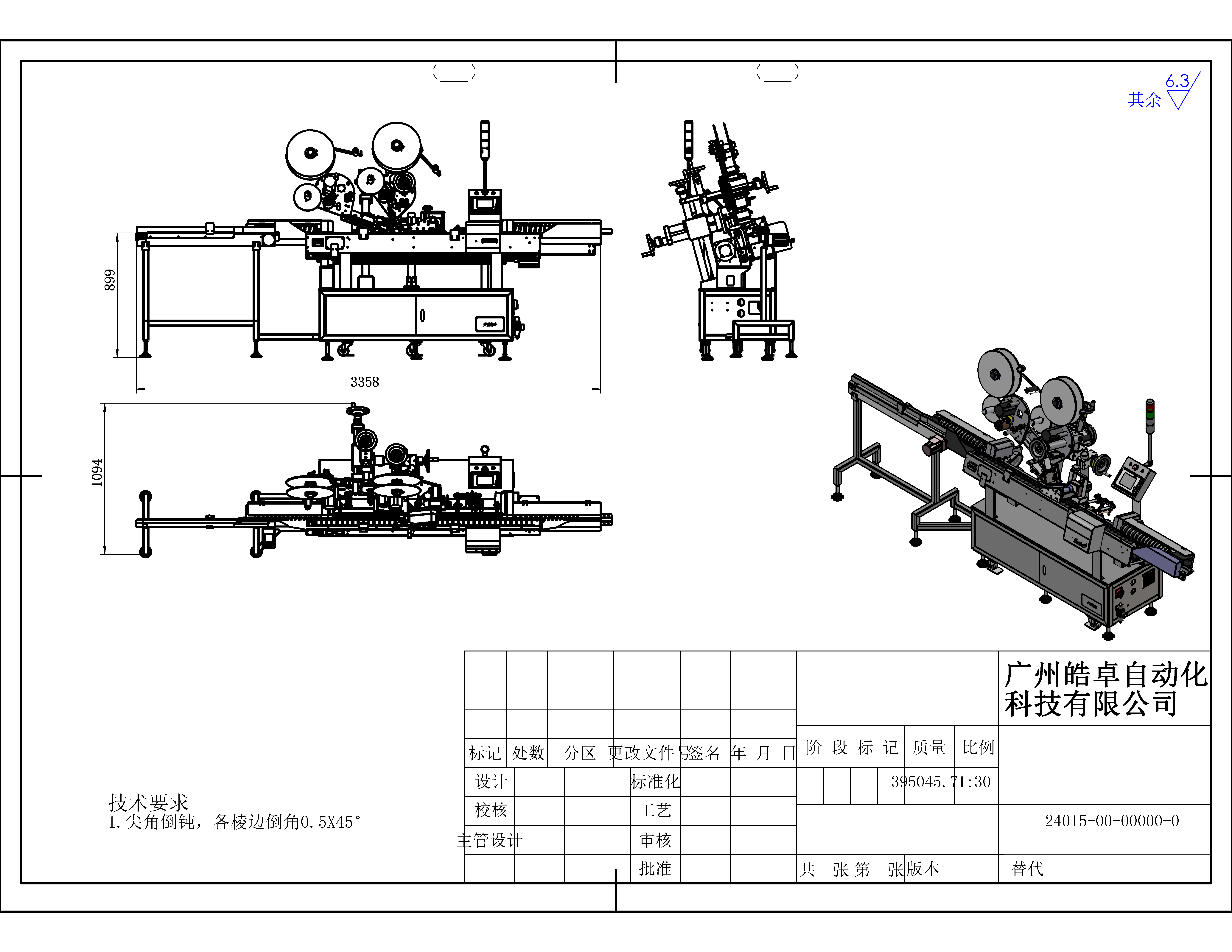

外形尺寸（仅供参考）

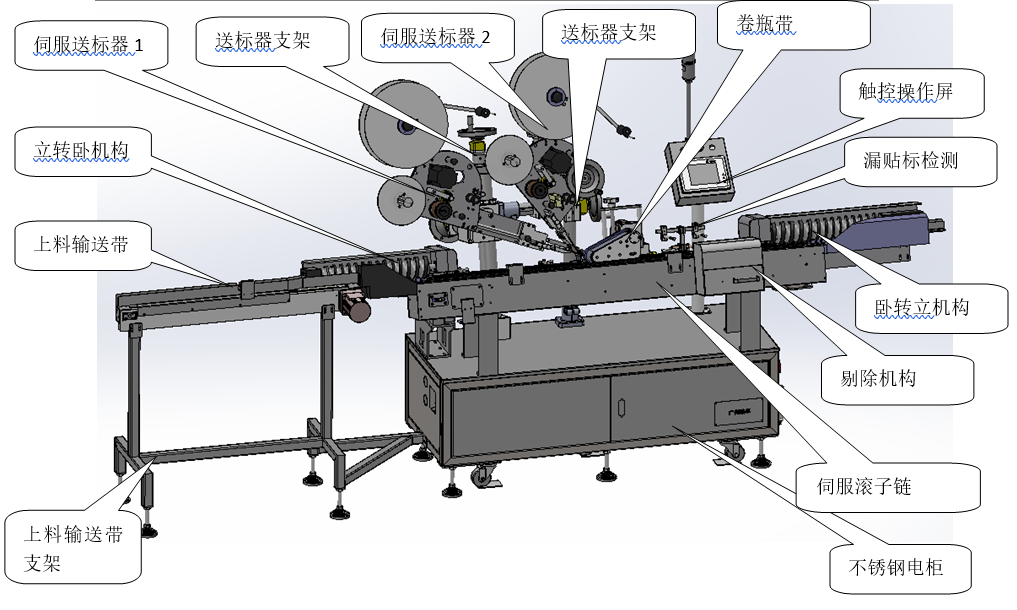

主要构成部分

1.送标器； 2.上料输送带；3.上料输送带机构4.立转卧机构 5.送标器支架 6.卧转立机构  7.卷瓶带  8.漏贴标检测；9.剔除机构 10.中文触控操作界面；11.电气控制系统

工作流程图

开机-----按产品大小调整设备-----上料输送带对接到前端产线-----瓶子进入螺杆-----立转卧机构把瓶子放到滚子链的工位上-----瓶子运行到贴标工位对瓶子进行贴标-----卷瓶带对瓶子进行抚标-----漏贴机构对产品进行检测，如漏贴贴标进行剔除-----瓶子卧转立进入下工序

设备流程说明

l  以上流程每分钟最高贴150件的稳定速度可满足客户要求；

技术参数

       l  送标器类型       ：    霍尼韦尔伺服控制器

l  停标精度         ：     ±0.5

l  贴标精度         ：     ±1.0(未计被贴物及标签误差)

l  出标速度         ：     3～50米/分钟

l  标签损耗率       ：     小于0.3%

l  物料尺寸         ：     φ20～φ200mm

l  标签尺寸         ：      70 mm内

l  最高系统产能     ：    200件/分钟(和产品直径大小有关)

l  设备高度         ：     1800mm

l  重   量          ：     约250kg

l  外形尺寸         :      L2400×W1600×H1720 ( mm)

l  适用标签         ：     不干胶单排卷装透明/不透明标签，半透明格拉辛底纸；标

                            签卷内径Φ76.2mm，最大标签卷外径Φ340mm,。标签底纸宽度16—200mm。

l  电   源          ：     AC220V±5%  50/60Hz  1950W

l  使用环境相对温度 ：     0～50℃

l  使用环境相对湿度 ：     15～90%

 特点说明

●PLC控制系统 ：整个系统采用PLC控制，触摸屏操作，方便直观，保持整机运行协调稳定；

● 智能参数设置：可自动智能设置最佳预出标长度；输入物料长度，可自动匹配输送带、卷瓶带和贴标速度，减少调整时间；

● 标签智能管理：标签剩下200张时（客户可设置其他具体参数）会报警或停机；

● 标签参数储存：预设50组贴标参数，变换产品时无须重新设定；

● 预警提示功能：自动检测贴标状况，出现故障自动报警并提示处理信息；标签用完时，自动报警停机。

●  贴标头可调:  贴标头可多方向调节，操作方便；

● 材料绿色环保：所有配件采用不锈钢或铝型材材料制作，不生锈，无污染。
