立式圆瓶定位贴标机
圆瓶定位贴标机，气动贴标机，圆周贴标机
圆瓶定位贴标机，气动贴标机，圆周贴标机
定位贴标机，该设备采用西门子PLC控制、伺服电机驱动，具有高速度、高精度、高稳定性、耐用、使用灵活等优点，可以极大提高生产效率，节约成本。带锥度定位贴标机主要适用于日化、医药、保健品、食品、化工等行业各类圆瓶产品圆周上局部绕贴。该设备采用光电检测，无级调速，具有贴标准确、精度高的优点，同时具有无物不贴标，无标自动校正、自动检测等功能。
可单机使用，在进料端放产品，在出料端收产品。以后产线升级后，可直接联机使用，进料端直接对接上游来料输送带，出料端直接对接下游输送带，整个过程不需要人工操作，

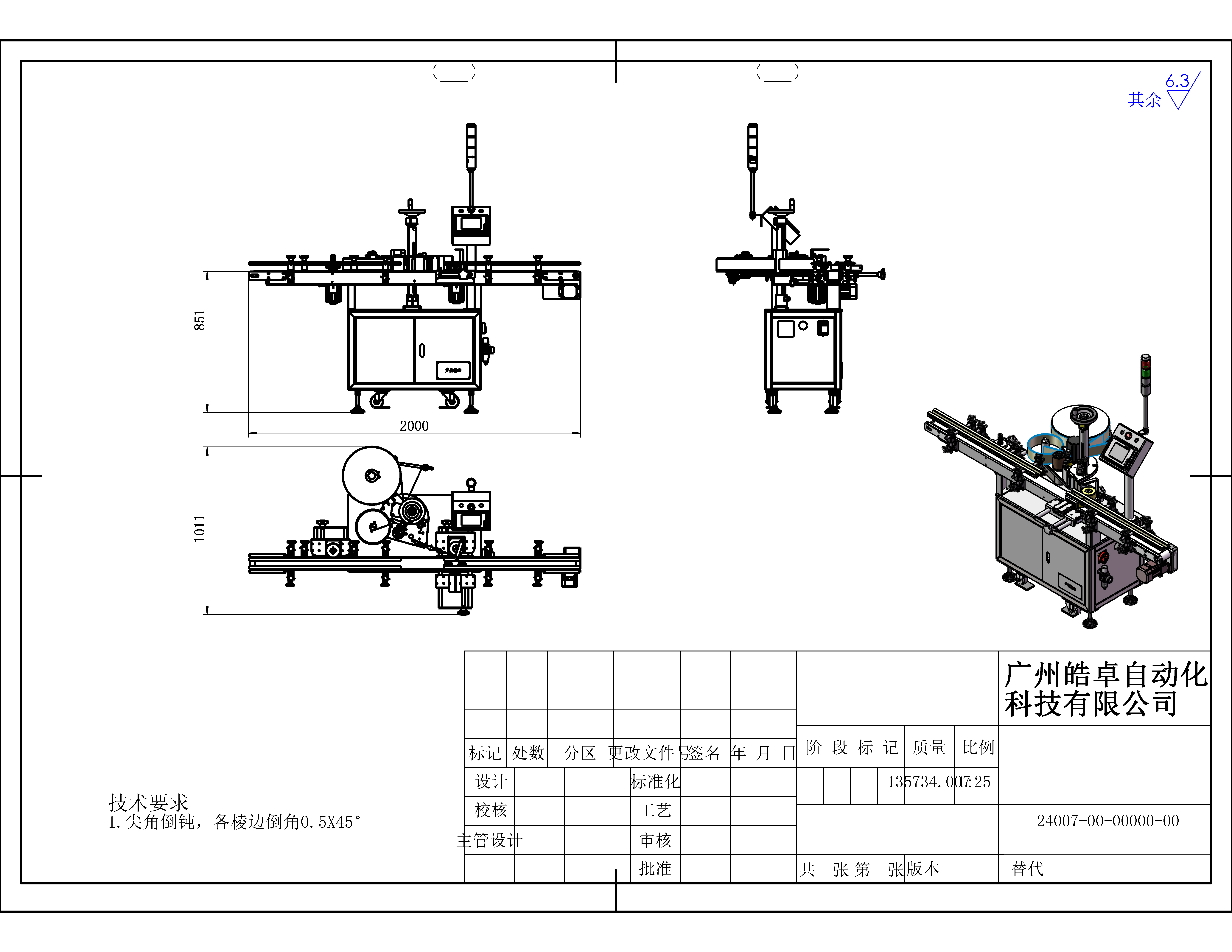

外形尺寸（仅供参考）

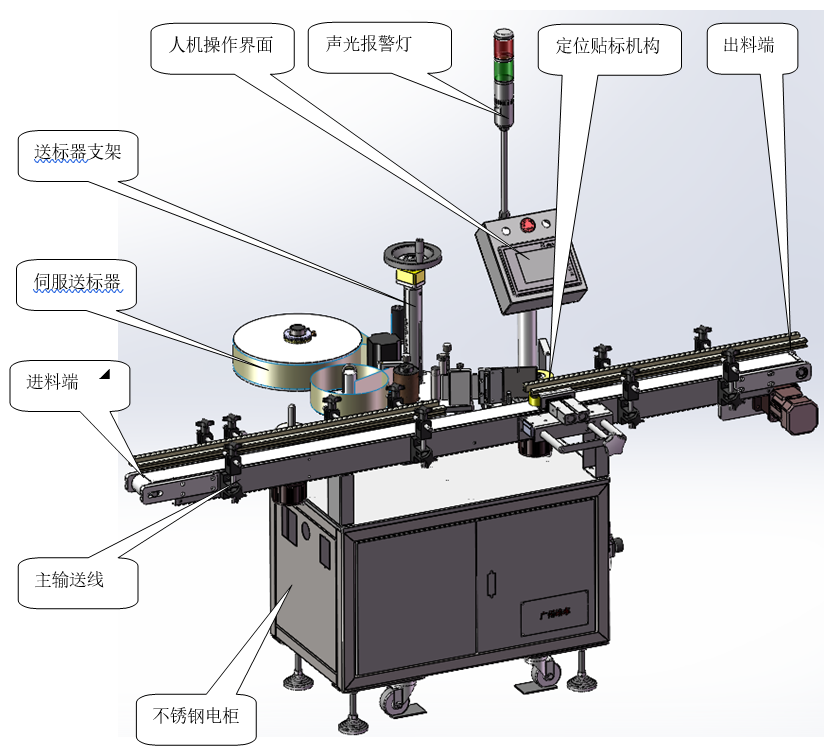

主要构成部分
1.送标器； 2.主输送带；3.分瓶机构 4.可调角度送标器支架 5.定位机构 6.定位电眼 7.不锈钢机柜；8,中文触控操作界面；9.电气控制系统
工作流程图
开机-----按产品大小调整设备-----通过分瓶机构把瓶子分开-----定位机构把瓶子转到设定位置-----送标器出标贴在瓶子上-----贴标完成，进入下一工位
技术参数
l 送标器类型 ： 伺服控制器
l 停标精度 ： ±0.5
l 贴标精度 ： ±2mm(未计被贴物及标签误差)
l 出标速度 ： 3～50米/分钟
l 标签损耗率 ： 小于0.3%
l 物料尺寸 ： φ50～φ150mm
l 标签尺寸 ： 宽75 mm内
l 稳定系统产能 ： 不低于30瓶/分钟
l 设备高度 ： 1800mm
l 重 量 ： 约230kg
l 外形尺寸 : L2000×W1100×H1800 ( mm)
l 适用标签 ： 不干胶单排卷装透明/不透明标签，半透明格拉辛底纸；标
签卷内径Φ76.2mm，最大标签卷外径Φ340mm,。标签底纸宽度16—75mm。
l 电 源 ： AC220V±5% 50/60Hz 1950W
l 使用环境相对温度 ： 0～50℃
l 使用环境相对湿度 ： 15～90%
特点说明
●PLC控制系统 ：整个系统采用PLC控制，触摸屏操作，方便直观，保持整机运行协调稳定；
● 智能参数设置：可自动智能设置最佳预出标长度；输入物料长度，可自动匹配输送带、卷瓶带和贴标速度，减少调整时间；
● 标签智能管理：标签剩下200张时（客户可设置其他具体参数）会报警或停机；
● 标签参数储存：预设50组贴标参数，变换产品时无须重新设定；
● 预警提示功能：自动检测贴标状况，出现故障自动报警并提示处理信息；标签用完时，自动报警停机。
● 贴标头可调: 贴标头可多方向调节，操作方便；
● 材料绿色环保：所有配件采用不锈钢或铝型材材料制作，不生锈，无污染。
主要元气件
序号 | 名称 | 品牌 | 原产地 |
1. | 伺服电机 | 霍尼韦尔 | （美国） |
2. | 伺服驱动器 | 霍尼韦尔 | （美国） |
3. | PLC | 西门子 | （德国） |
4. | 变频器 | 西门子 | （德国） |
5. | 触摸屏 | 维纶通 | (台湾) |
6. | 光纤 | 奥普士 | （日本） |
7. | 光纤放大器 | 奥普士 | （日本） |
8. | 光纤 | keytex | （日本） |
9. | 数字放大器 | 奥普士 | （日本） |
10. | 电源 | 明伟 | （台湾） |
11. | 电机 | 中大 | （中国） |
12. | 中间继电器 | 施耐德 | (德国) |
13. | 电机 | 中大 | （中国） |
14. | 触控电脑 | 皓卓 | （中国） |
